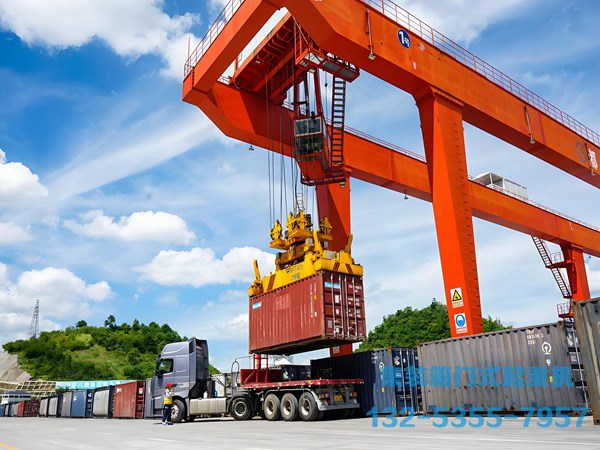

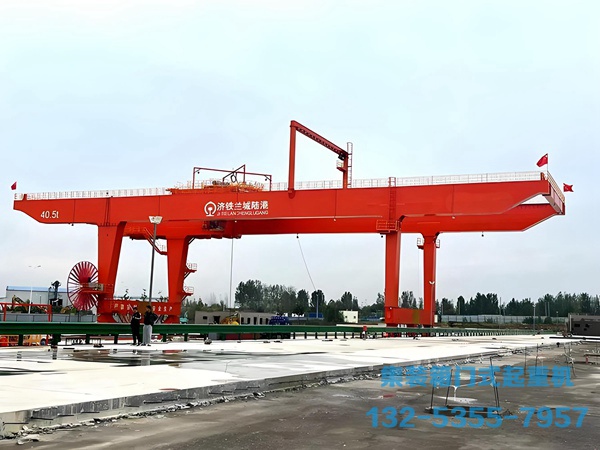

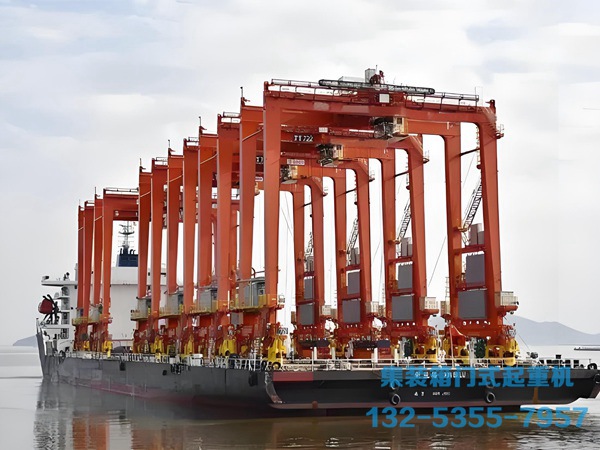

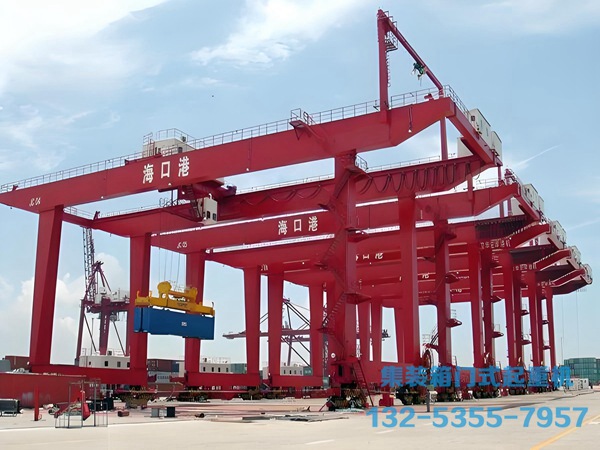

    湖北黄石集装箱龙门吊销售厂家介绍集装箱门式起重机（RMG/RTG）的 PLC 控制系统，是以PLC 为控制核心，联动变频器、编码器、传感器、HMI，实现起升、大车、小车、吊具四大机构的精准调速、定位、防摇、安全联锁与自动化作业的闭环控制系统。

一、系统核心架构（硬件组成）

系统采用三层架构：现场感知层→PLC 控制层→执行与交互层。

现场感知层（输入）：采集所有状态与指令信号。

数字量 DI：急停按钮、各机构限位开关、安全门、夹轨器状态、吊具锁销到位信号、操作手柄指令。

模拟量 AI：称重传感器（4–20mA）、风速传感器、吊具倾角传感器、电机温度信号。

高速脉冲输入：大车 / 小车 / 起升机构的绝对值编码器，用于位置与速度闭环反馈。

PLC 控制层（核心）：

CPU 模块：负责逻辑运算、闭环控制、多任务调度、故障诊断。

I/O 模块：DI/DO、AI/AO、高速计数模块。

通信模块：PROFINET/EtherNet/IP 连接变频器、HMI、SCADA；Modbus/RS485 连接传感器与吊具控制系统。

执行与交互层（输出）：

变频器：驱动起升、大车、小车电机，实现S 曲线加减速、无级调速、能量回馈。

执行元件：接触器、制动器、液压阀、声光报警器、吊具伸缩 / 旋转 / 锁销驱动机构。

HMI / 触摸屏：显示状态、参数设置、故障代码、作业数据统计。

二、控制原理与工作流程（闭环控制）

1. 信号采集与处理

PLC 以 ** 固定扫描周期（毫秒级）** 读取所有输入信号，更新过程映像区，完成信号滤波、校验与状态判断。

位置：编码器实时反馈大车 / 小车 / 起升的绝对位置，PLC 计算速度与加速度。

负载：称重传感器实时采集重量，PLC 判断是否超载、偏载。

安全：限位、急停、风速、温度等信号实时监控，触发安全联锁。

2. 核心控制逻辑（四大机构）

（1）起升机构控制

调速逻辑：PLC 根据负载大小，向变频器发送频率指令，实现轻载高速、重载低速；启动 / 停止采用S 曲线加减速，减少冲击与晃动。

闭环定位：编码器反馈高度，PLC 通过PID 调节实现精准停位，定位精度可达 **±5mm**。

安全保护：超载（≥110% 额定）时切断起升电源并制动；起升上下极限触发立即停机。

（2）大车 / 小车行走控制

同步与纠偏：大车两侧电机由 PLC 主从控制，编码器实时比对两侧位移，偏差超限时自动调速纠偏，防止啃轨与门架扭曲。

精准对位：PLC 接收目标货位坐标，结合编码器位置反馈，控制小车 / 大车自动行走至目标点，实现 **±3mm 级 ** 重复定位。

防摇控制：PLC 通过编码器采集吊具摆动信号，基于倒立摆模型 + PID 算法动态调节小车加速度，抵消摆动，稳钩时间大幅缩短。

（3）吊具控制

PLC 控制吊具伸缩、旋转、锁销开合，并检测锁销到位、集装箱倾斜状态，偏载时自动调整或报警。

3. 安全联锁系统（核心保障）

PLC 内置多层安全逻辑，任何异常立即触发保护：

急停优先：任意急停按下，所有机构立即断电制动。

行程保护：各机构极限位置触发，禁止越程动作。

超载 / 偏载保护：实时监测，超限报警并切断危险动作。

风速保护：风速≥8m/s 降速，≥12m/s 禁止起吊。

电气 + 机械双重制动：变频器电气制动与液压机械制动器时序配合，确保可靠停车。

4. 模式切换

手动模式：司机通过手柄直接操作，PLC 执行指令并监控安全。

半自动模式：预设作业路径，PLC 自动完成行走、起升、对位、放箱，司机仅监控。

远程 / 自动化模式：PLC 与上位机 / 调度系统通信，接收作业指令，实现全自动堆取箱。

三、关键技术原理

闭环位置控制：编码器→PLC→变频器→电机→编码器，形成位置 - 速度双闭环，保证定位精度。

S 曲线加减速：PLC 规划平滑速度曲线，避免货物晃动与机械冲击。

电子防摇算法：PLC 实时计算吊具摆角，动态修正小车速度，实现主动消摆。

能量回馈：起升下降、大车 / 小车制动时，变频器将机械能转化为电能回馈电网，节能 15%–20%。

四、系统优势

高可靠性：PLC 抗干扰强，适合港口恶劣环境。

精准高效：定位准、防摇好、作业效率高。

安全可靠：多重联锁，异常立即保护。

灵活扩展：支持手动 / 半自动 / 全自动切换，便于智能化升级。

    湖北黄石集装箱龙门吊生产厂家一句话总结：PLC 是集装箱龙门吊的 “大脑”，通过感知 — 运算 — 执行 — 反馈的闭环，实现精准、安全、高效的集装箱自动化吊运。
