    广西贺州集装箱龙门吊销售厂家中小型码头集装箱龙门吊（RTG 轮胎式 + RMG 轨道式）完整配置方案 + 关键参数解析

适用场景：内河支流港、沿海小泊位码头、多式联运中转堆场、园区专用集装箱码头，年吞吐量 1 万～15 万 TEU，区别于大型干线深水港超高堆叠、全自动化高配机型，主打性价比、紧凑占地、低运维、可拓展半自动升级。

一、机型选型总原则（中小码头二选一）

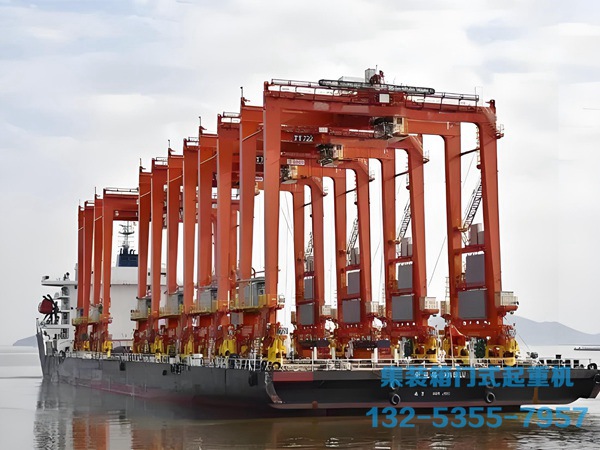

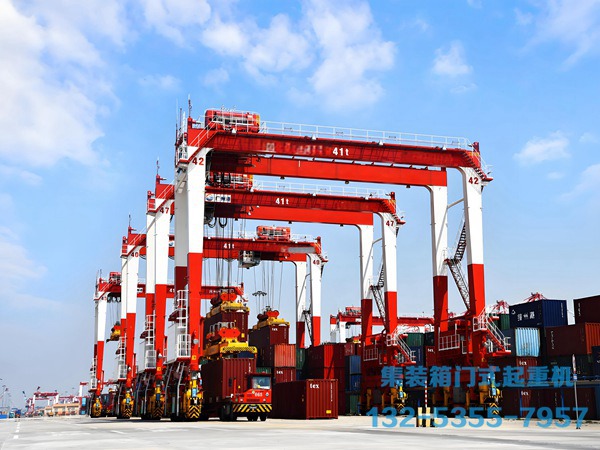

1）RTG 轮胎式集装箱龙门吊（中小码头首选主流）

核心优势：无需预埋长轨道、基础土建投资小、可 90° 转向跨堆场转场、部署周期短；灵活适配泊位后方零散堆场、分期扩建码头。

短板：油耗 / 电费更高、定位精度偏低、自动化改造成本略高、轮胎定期更换。

适配码头：吞吐量≤8 万 TEU、堆场布局后期可调、多片区分散堆箱、临时码头、内河短途集散港。

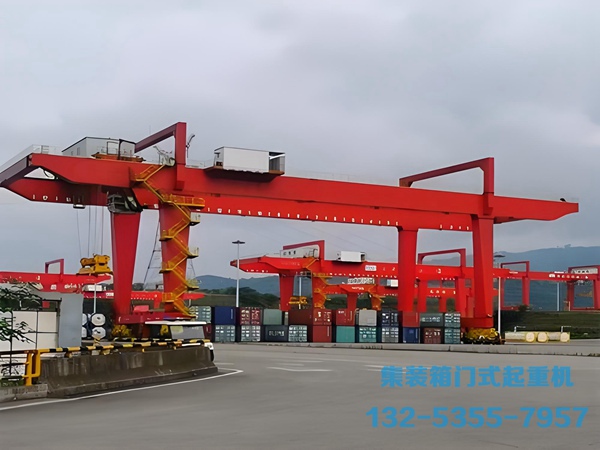

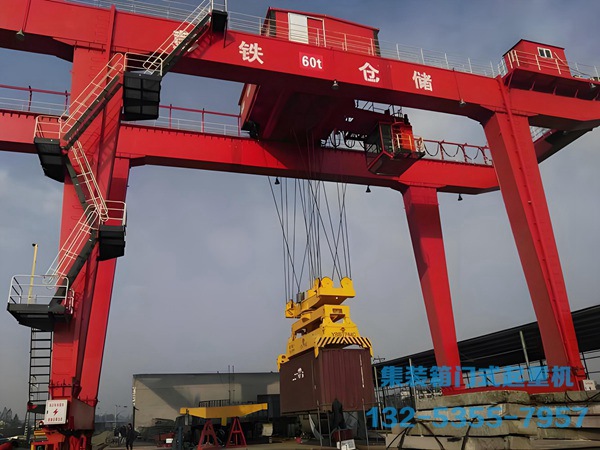

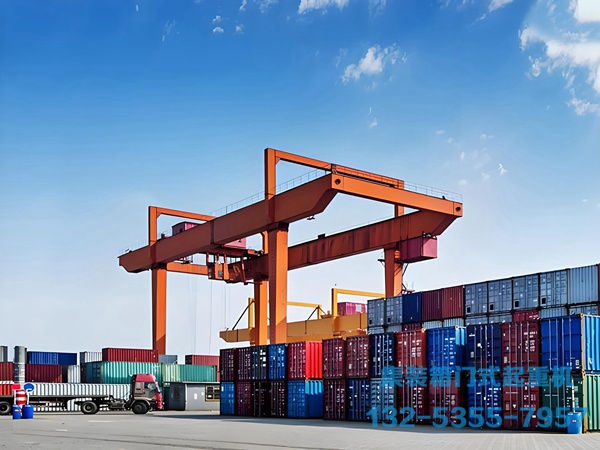

2）RMG 轨道式集装箱龙门吊（固定堆场高频作业优选）

核心优势：大车定位精度 ±5mm、能耗低、故障率低、易接入全自动堆场系统、轮轨磨损小长周期运维便宜。

短板：一次性轨道土建投入大、设备无法移动跨区、堆场布局定型后不可改动。

适配码头：吞吐量 8～15 万 TEU、堆场一次性规划定型、两班连续作业、铁路 - 水路联运固定箱区。

二、中小码头标准关键技术参数（分机型量化）

（一）通用基础额定载荷参数（国标 ISO 集装箱）

标准集装箱自重：20GP≈2.2t，40GP≈3.7t，最大额定载重 27t；

吊具自重≈8～10t。

单箱作业标配：吊具下额定起重量40.5t（覆盖满载 40 尺箱 + 吊具余量）；

极少双 20 尺联吊：升级至50t/65t 双箱吊具，中小码头 95% 场景无需选配。

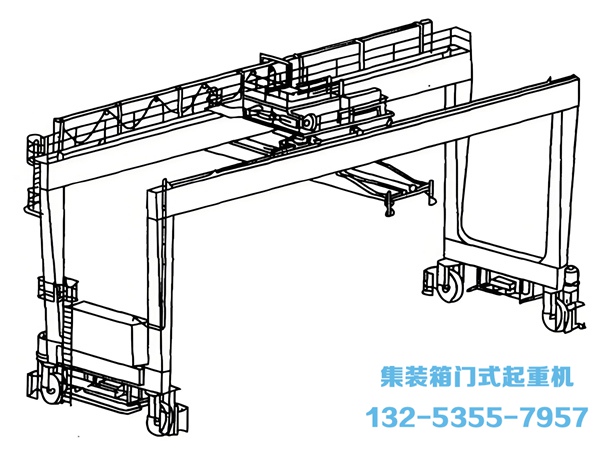

（二）RTG 轮胎式标准参数（中小码头定型版）

1. 几何尺寸参数

轨距（门架跨度）：标准23.47m（覆盖 6 列箱 + 1 条集卡车道，最通用紧凑布局）；拓展 26m、30m（7～8 列箱）

起升高度（吊具下）：

堆 3 层箱：12.2m

堆 4 层箱：15.3m（中小码头主流）

堆 5 层箱：18.1m（紧凑扩容用）

支腿形式：一刚一柔弱刚度柔性支腿，无上下铰接，简化结构降造价

2. 机构运行速度（变频调速，平稳无冲击）

表格

机构速度区间备注

起升机构0～16m/min满载低速、空载高速双速

小车横行0～50m/min带减速对位

大车行走0～45m/min直线自动纠偏，防跑偏啃胎

3. 工作级别与工作制

常规两班作业：A6；三班连续重载装卸：升级 A7；极少单班零散作业可 A5。

起升电机 S3-50% 断续工作制，标配变频矢量驱动。

4. 行走与动力系统配置（3 套成熟方案）

1）经典柴油发电机组：常用康明斯 / 玉柴，独立供电，无外接电缆，转场自由；缺点油耗高，年运维成本高。

2）市电电缆卷筒供电（主流节能方案）：滑触线 / 电缆卷筒接入码头市电，下降能耗 35% 以上，中小固定堆场首选。

3）锂电混动 RTG：市电为主、电池辅助下坡能量回收，无怠速油耗，环保达标内河港区环保硬性要求。

5. 吊具与防摇标配

标配：20/40/45ft 电动伸缩固定式集装箱吊具，旋锁自动开闭、倾斜调平；

钢丝绳缠绕：8 绳防摇系统（中小码头标配），吊具摆幅≤±150mm，无需复杂机械防摇，成本适中。

（三）RMG 轨道式标准参数（中小固定堆场）

1. 几何尺寸

2.


轨距：23.47m、26m、30m；可做单侧 / 双侧悬臂，悬臂 3～8m 额外停靠集卡

起升高度：堆 4 层 15.3m、堆 5 层 18.1m

支腿：刚性支腿 + 上下铰点柔性支腿，释放主梁温度伸缩应力，长跨度不卡死轨道

2. 速度与精度

大车定位精度 ±5mm，远高于 RTG；可接入 GPS / 激光定位自动对位

速度同 RTG，大车加减速平滑，轨道无打滑

3. 供电与节能

固定滑触线市电供电，标配势能回馈逆变装置，下放集装箱势能回送电网，功率因数≥0.9，长期电费优势极大。

工作级别：连续两班 A7 起步，自动化堆场直接 A7。

三、分系统详细成套配置方案（中小码头精简标配，无冗余高配）

1. 门架钢结构系统

1）主材：主梁、端梁 Q355B 低合金高强钢，沿海码头整机喷砂 + C5-M 级海洋防腐涂装（ISO12944），抵御盐雾腐蚀；

2）加劲肋：纵向、横向肋常规加密，无需超大干线港加厚冗余；

3）大车行走台车：多轮均衡轮压，RTG 实心 / 充气港口专用轮胎；RMG 整体锻造车轮踏面淬火。

2. 起升机构（核心配置）

减速器：硬齿面减速器，油浴润滑，无需强制循环润滑（中小负荷精简版）；

制动：单工作制动器 + 安全制动器双制动冗余，杜绝溜钩，港口强制安全标配；

卷筒：带压绳器多层缠绕，钢丝绳安全系数≥6，港口规范硬性要求。

3. 电控与操作控制系统（三级可选）

方案 1：手动驾驶室操作（入门低配，吞吐量＜3 万 TEU）

司机高空驾驶室操作，PLC + 整机变频，限位、超载全套常规保护，投资最低。

方案 2：半自动 + 地面遥控（中小码头主流标配）

1）驾驶室 + 地面无线遥控双操作模式；

2）大车激光直线纠偏、小车自动减速对位、吊具自动旋锁；

3）可对接码头 YMS 堆场管理系统，箱号 OCR 识别录入，无需人工纸质登记。

方案 3：远程半自动值守（吞吐量 10 万 TEU 级升级款）

远程中控室集中监控，单操作员管控 2～3 台龙门吊，保留本地应急操作；无需全无人自动化（干线港高配），控制改造预算。

4. 全套安全保护装置（港口强制标配，缺一不可）

1）载荷限制、起升高低限位、小车 / 大车行程极限限位；

2）RTG：大车防跑偏、轮胎胎压监测、90° 转向锁止；RMG：电动夹轨器、锚定装置、轨道端部止挡；

3）相邻设备红外防碰撞、大风风速报警、紧急停机回路；

4）吊具旋锁到位检测、吊具倾斜检测、松绳保护。

5. 防风配套（露天码头必备）

工作风速≤16m/s 正常作业；

非工作风速：手动 + 电动锚定、夹轨器、防风楔块；台风季整机锚定固定。

五、中小码头专属优化设计要点（降本 + 适配港区）

跨度绝不冗余放大

干线港常用 35m 以上大跨度，中小码头严格锁定 23.47m 标准轨距，每加宽 1m 设备自重、造价同步上涨 8%～12%，堆场宽度够 6 列箱 + 1 车道即可，不预留远期超大扩容。

堆叠层数克制选型

内河码头主流堆 4 层，极少堆 6～7 层超高堆叠；起升高度越小，整机高度越低、抗风稳定性越强、钢结构造价更低。

自动化适度降级，拒绝一步到位全无人

全自动化 AGV、无人值守 RMG 造价翻倍，中小码头只做半自动对位、远程监控、箱号自动识别，保留司机应急操作，性价比最优。

支腿简化设计

RTG 采用弱刚度柔性支腿，取消上下铰点，减少铰轴维护点；仅 RMG 固定长跨度才用铰接柔腿，减少后期维保工作量。

六、RTG 与 RMG 全周期经济性对比（中小码头测算）

初期土建投入

RTG：仅混凝土硬化堆场，无轨道，土建成本低 40%～60%；

RMG：钢轨、轨枕、轨道基础一次性施工，前期投入高。

年度运维成本

RTG：轮胎 3～5 年更换、柴油 / 电费偏高、纠偏系统定期校准；

RMG：轮轨磨损极小、无易损轮胎、市电回馈节电，5 年以上周期运维总成本反超 RTG。

灵活度

RTG 可随时调离至其他泊位堆场，码头分期扩建无制约；RMG 设备永久固定轨线，堆场规划定型无法改动。
