    江西上饶造船门式起重机销售厂家造船龙门吊起升同步电控全套技术要求（依据 GB/T 27997-2026 新版国标）

造船龙门吊标配上小车 + 下小车双起升机构，需实现独立单钩作业、双钩同步抬吊、分段空中翻身三种模式，同步电控区别于通用门式起重机，有强制精度、闭环驱动、载荷差分、翻身逻辑、多重安全联锁五大硬性要求，分系统拆解如下：

一、硬件驱动基础要求（同步实现底层保障）

全闭环变频多传动系统强制配置

所有起升电机必须采用编码器矢量闭环变频，禁止开环电阻调速；大功率机型（≥500t）要求能量回馈四象限变频器，下放势能回馈电网，无溜钩、无冲击下坠。

每台起升卷筒配高精度绝对值编码器（单圈精度≤0.01mm 高度分辨率），实时采集卷筒转角换算起升高度；

上下小车起升驱动通过高速工业总线（CANopen/Profinet） 实时交互高度、速度、扭矩数据，总线刷新周期≤2ms。

独立驱动冗余设计

上、下小车起升为两套完全独立驱动回路，单套机构故障不会直接锁死另一套，仅自动退出同步模式，保留单钩应急操作；

制动时序硬性规范

国标强制逻辑：先电气回馈减速制动，后机械抱闸制动，同步启停无冲击载荷，避免船体薄板分段扭曲变形。

二、同步精度国标量化指标（核心硬性参数）

GB/T27997-2026 明确多机构同步偏差阈值，超差自动减速、报警、超限停机：

起升高度同步偏差

正常抬吊匀速运行：双钩高度差≤100mm；

精密合拢超微速模式：高度同步误差控制≤±2mm/min；

高度差＞100mm 声光预警；高度差＞200mm 直接切断同步起升回路，仅允许单点单独微动调平。

速度同步一致性

同步模式下上下起升实际输出转速偏差≤1%，系统自适应动态调速补偿：速度快的机构自动降速、滞后机构小幅提速，全程动态跟随。

大车 / 小车行走与起升联动同步

抬吊移动工况：小车行走同步误差≤5mm，大车两侧行走纠偏同步误差≤H/100 且≤200mm，防止分段斜拉、主梁受扭。

三、双钩载荷差分平衡控制（造船独有安全核心）

船体分段重心偏移极易造成单侧过载，同步电控必须搭载双路称重闭环平衡算法：

双路独立载荷采集

上下起升各配一套高精度拉力传感器，实时独立采集单钩载荷，采样频率≥10Hz；

三级载荷差保护逻辑

①预警阈值：两钩载荷差值＞额定起重量 15% → 声光报警，限制高速运行；

②减速阈值：载荷差＞额定 25% → 自动强制低速，禁止升降快速档；

③停机阈值：载荷差＞额定 30% → 同步模式强制退出，切断联合起升，仅允许单钩微调找平；

翻身工况动态载荷分配

分段翻转时系统自动计算重心变化，动态分配上下钩负载，下钩承受翻身拉力自动跟随下放，杜绝单侧瞬间超载撕裂分段。

四、三大作业模式专用同步控制逻辑

模式 1：独立单钩模式（检修、小件吊装）

上下小车完全解耦，两套起升独立操作，同步逻辑休眠；仅保留各自超载、高低限位基础保护。

模式 2：双钩同步抬吊模式（分段整体平吊、坞内合拢）

PLC 主站统一给定速度指令，两套起升闭环跟随；

高度差 + 载荷差双闭环联动纠偏：高度不平优先微调低速补偿，载荷失衡自动调整两侧出力；

超微微动档位：最低起升速度 0.03~0.05m/min，毫米级精准对位船体分段合拢缝。

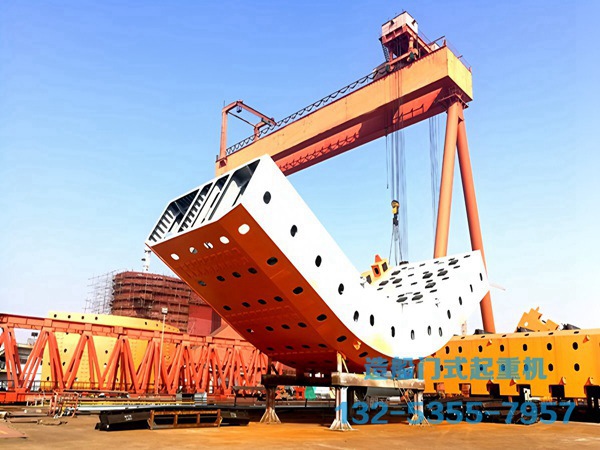

模式 3：分段空中翻身专用同步算法（造船专属，通用吊无此功能）

翻身逻辑锁：启动翻身程序后，系统锁定上下钩最大载荷差，禁止操作人员强行单边快速升降；

跟随下放联动：上钩匀速提升、下钩随动同步下放，实时匹配翻转角度；

姿态保护：内置分段倾角虚拟监测，若出现倾斜超阈值自动暂停翻转；

翻身完成自动解锁同步，恢复常规抬吊模式。

五、安全联锁与故障保护电控要求

同步模式硬联锁

任一机构编码器断线、变频器故障、称重传感器失效，系统立即退出同步，禁止双钩联动升降；

多重限位协同保护

同步模式下高低限位、小车行程限位为联动逻辑：一侧起升触顶 / 触底，另一侧同步停止，防止分段倾斜拉扯；

断电应急同步保护

配备 UPS 应急电源，断电瞬间同步触发两侧液压制动器，保持双钩高度、载荷平衡，防止分段单侧坠落；

多机协同同步（双龙门吊联合抬吊超大总段）

两台龙门吊通过无线工业通讯建立全局同步坐标系，统一起升速度、高度基准，相互激光防撞 + 同步偏差联锁，跨设备抬吊误差≤5mm。

六、监控、数据存储与智能化配套要求

安全监控 CMS 系统集成同步数据

同步高度差、载荷差值、各机构变频输出电流、同步故障记录实时上传整机黑匣子，数据连续存储不少于 12 个月，支持调阅吊装全过程曲线；

驾驶室可视化同步显示

操作台屏幕实时展示：上下钩实时高度、两侧载荷数值、高度偏差、载荷偏差百分比、同步运行状态；超差数据红色醒目预警；

远程诊断同步参数上传

云端实时采集同步纠偏频次、载荷波动曲线，预判卷筒、钢丝绳、减速机偏磨故障，提前维保。

七、沿海特殊环境电控附加要求

同步控制柜、变频器防护等级 IP55，防盐雾、防水汽；内部加装恒温除湿装置，避免海边潮湿导致编码器、总线通讯漂移失同步；

所有同步信号电缆屏蔽接地，抗船厂焊机、大功率变频电磁干扰，杜绝编码器信号丢失造成同步失效；

风速联动限制：风速＞10.8m/s（6 级）同步模式限速；＞13.8m/s 强制退出双钩同步，仅可单钩低速复位分段。

    江西上饶造船门式起重机生产厂家设备与通用龙门吊同步电控核心区别总结

通用龙门吊：多为单钩，无载荷差分保护，仅简单速度同步；

造船龙门吊：双钩闭环同步 + 高度 / 载荷双纠偏 + 专用翻身算法，强制分级载荷差停机保护，精度、安全联锁标准提升一倍以上。
