    山东菏泽造船门式起重机销售厂家造船龙门吊全套核心技术要点（船厂分段专用大跨度门机）

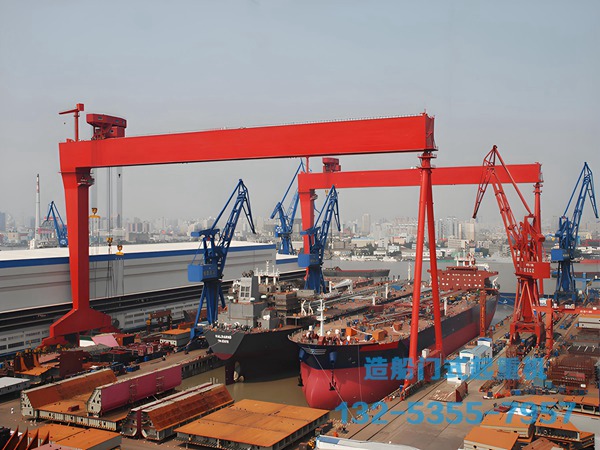

一、整机结构形式与选型核心要点

1. 门架形式分类及适用场景

1）双梁双刚性支腿龙门吊

轨距偏小、吨位中小（50～200t），结构刚性强，无横向补偿，对轨道铺设精度要求极高，多用于小型分段、小件转运。

缺点：轨道沉降、安装偏差极易啃轨。

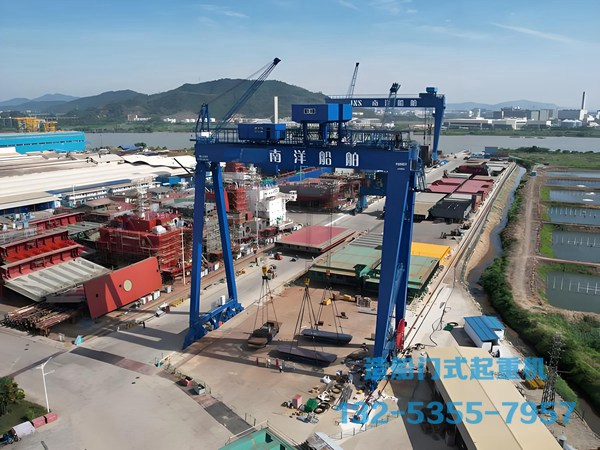

2）单刚性 + 单柔性支腿（船厂主流）

一侧刚性支腿刚性连接主梁，另一侧柔性支腿采用铰接 / 滑道横向补偿结构；

核心作用：吸收主梁焊接应力、温度伸缩、轨道微小高差，大幅降低啃轨概率，30～120m 大轨距、200～1200t 造船分段吊标配。

柔性支腿关键技术：上下铰接滑道、耐磨滑板、横向滑移预留量（常规 ±20～40mm），滑道卡滞是跑偏啃轨第一诱因。

3）桁架式主梁 vs 箱型主梁

箱型主梁：钢板焊接箱型截面，刚度大、抗扭性能强，重载大吨位首选；需严格控制拱度、旁弯、焊接探伤。

桁架主梁：自重轻、风阻小，大跨度轻载机型使用，整体稳定性弱于箱型。

2. 关键结构技术控制指标

主梁上拱度：满载后仍保持微拱，预制拱度为跨度 1/800～1/1000；旁弯≤跨度 1/2000。

门架对角线误差：组装后对角线差值≤±8mm，超差直接大车跑偏啃轨。

支腿垂直度：刚性 / 柔性支腿垂直偏差≤H/1000（H 支腿高度）。

主梁与支腿连接：高强度螺栓摩擦型连接，需扭矩扳手分级紧固，防松点焊。

抗风结构：整机高度＞15m 必须设置上下两道刚性联系梁，减小风载扭曲变形。

二、起升机构技术要点（分段吊装安全核心）

工作级别：造船分段吊多为 A5～A7，长时间间歇重载，大件翻身、双车抬吊工况选 A7。

卷筒布置：

中小吨位单卷筒；400t 以上大型分段吊采用双卷筒对称布置，减少主梁单侧扭转。

制动强制配置：

主起升标配双独立制动器（工作制动 + 安全制动），超载、失电双重保护；大吨位增设超速开关。

钢丝绳选型：多层缠绕耐磨钢丝绳，安全系数≥6；卷筒绳槽精加工，防跳绳、挤压断丝。

吊钩组件：整体锻打吊钩，带防脱棘爪；大机型主副钩配合，满足分段翻身、小件辅吊。

必备安全装置：

双重上升限位、下降深度限位、超载限制器、钢丝绳防脱槽装置、吊具防坠保护。

三、大车运行机构（啃轨、跑偏重点管控模块）

1. 台车均衡承载技术

采用多轮均衡台车 + 铰接平衡梁结构，每侧支腿下设多组台车；平衡梁销轴可摆动，自适应轨道高低差，实现车轮均压，避免单轮压溃轨道、单侧啃轨。

关键维护点：销轴定期润滑，衬套磨损及时更换，禁止卡滞。

2. 驱动与同步技术

1）传动方案：变频电机 + 硬齿面减速机，杜绝老式电阻调速冲击载荷。

2）同步控制（大轨距核心）：

刚性、柔性支腿大车独立驱动，双路编码器采集转速，PLC 闭环同步；轨距＞40m 标配激光自动纠偏系统。

纠偏逻辑：实时检测门架横向偏移，偏移超阈值自动调节两侧电机转速，轻微偏移低速校正，偏移超限停机报警。

3. 轨道配套技术要求

轨距偏差全线控制 ±5mm；同一截面左右轨道高低差≤10mm。

轨道基础：船台重载，必须桩基 + 厚混凝土垫层，防止不均匀沉降；轨道压板加侧向挡块，防止钢轨横向窜动。

防风运行配套：大车端部夹轨器、锚定装置、风速仪；风速超设计值自动锁止大车。

4. 啃轨控制技术要点

机械：保证车轮直径统一、台车轴线垂直轨道、柔性支腿滑道滑动顺畅；

电气：两侧变频器参数一致、编码器零点校准、自动纠偏系统定期标定；

土建：定期复测轨道标高、轨距，沉降及时垫板找平。

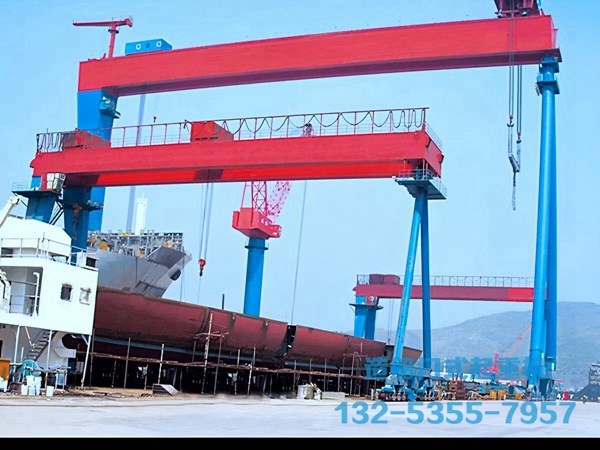

四、小车运行机构技术要点

小车架整体箱型焊接，高强度、抗扭；大跨度机型采用双小车结构，用于双吊点同步抬吊大型船体分段。

双小车同步技术：双小车带位移传感器，PLC 同步控制，保证两点起升受力均衡，避免分段扭曲变形。

小车缓冲、行程限位、防碰撞装置，大小车运行均设减速预警区间。

五、电气与智能化核心技术

驱动系统：整机全变频调速，软启动软停止，减小分段吊装冲击，避免分段变形、焊缝开裂。

供电方式：

中小轨距：安全封闭式滑触线；

大轨距长行程：电缆卷筒供电，带张力控制，防止电缆拉扯破损。

安全监控系统（出厂标配，年检刚需）

实时采集起升载荷、起升高度、大车 / 小车位置、电机电流、制动状态、风速；存储运行日志、故障记录，支持本地查看 + 远程运维。

司机室配置：独立空调、防爆钢化玻璃、高清监控摄像头（卷筒、吊点、轨道两侧）、联动操作台，双车抬吊模式一键切换。

可选智能化升级：远程故障诊断、分段吊装定位记忆、自动纠偏、风速联动保护、防摇摆控制（减少分段空中晃动）。

六、防风抗倾覆关键技术（露天船台重中之重）

三级防风防护：

1）工作防风：大车小车制动器常闭制动；

2）停机防风：手动 / 电动夹轨器夹紧钢轨；

3）非工作防风：整机行走至锚定坑，锚定销轴锁紧。

风速联锁保护：设定警戒风速、停机风速；达到停机风速自动切断行走回路，仅可落钩卸载。

结构抗风优化：主梁、支腿预留通风孔减小风压；超高门机增设横向拉杆，提升侧向刚度。

七、焊接、材料与探伤技术要点

主体钢材：主梁、支腿采用 Q355B 低合金高强度钢，低温地区选用 Q355NL；禁止普通 Q235 用于主受力焊缝。

焊接标准：主焊缝全熔透坡口焊，主梁翼缘、支腿箱体关键焊缝 100% UT 超声波探伤；次要焊缝 MT 磁粉探伤。

防腐工艺：船厂盐雾、水汽腐蚀严重，除锈达 Sa2.5 级，多层重防腐油漆；滑道、车轮、销轴等运动件长效润滑防锈。

八、双车抬吊专用技术要点（船厂高频工况）

两台龙门吊硬件匹配：额定吨位、起升速度、大车小车行走参数统一。

同步控制系统：主从联动 PLC，载荷均衡分配，高差自动修正；任意一台超载两台同时停机。

工艺限位：抬吊模式限制大车小车快速移动速度，设置独立安全程序，禁止单人单边操控。

九、出厂与现场验收关键技术标准

载荷试验：1.25 倍静载试验、1.1 倍动载试验，保载无永久变形、焊缝无开裂。

同步性能测试：大车全程行走偏移≤3mm/10m；双小车抬吊高差误差≤50mm。

安全装置逐项动作测试：超载、限位、超速、跑偏、风速联锁全部有效。

结构复测：拱度、旁弯、对角线、支腿垂直度满足图纸公差。

    山东菏泽造船门式起重机生产厂家日常运维核心技术要点

季度检测：轨道标高、轨距复测，门架对角线复测，主梁拱度观测；

月度维保：平衡梁铰点、柔性支腿滑道加注润滑脂，检查制动器间隙、钢丝绳磨损；

年度探伤：主梁、支腿关键焊缝 UT 探伤，排查疲劳裂纹；

电气标定：变频器同步参数、激光纠偏传感器、超载限制器每年校准。
