    安徽芜湖集装箱龙门吊销售厂家大跨度港口堆场龙门吊完整定制方案（RMG 轨道式为主、RTG 轮胎式为辅）

港口大跨度集装箱堆场龙门吊全称轨道式集装箱门式起重机（RMG），超大跨度（25m–50m）、24 小时三班连续作业、沿海高盐雾腐蚀、强台风抗倾覆、堆垛高层集装箱是核心定制痛点，下面分模块落地可直接用于技术协议和招标。

一、第一步：确定核心基础定制参数

1. 额定起重量（吊具下吨位）

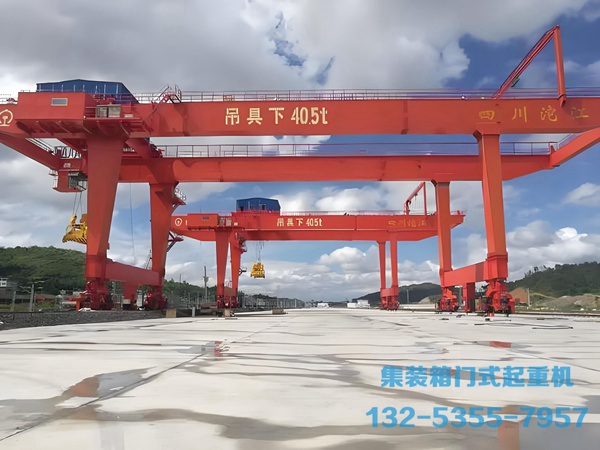

标准集装箱堆场（20GP/40HQ 常规箱）：40.5t（吊具下）行业标配，兼容单箱 40 尺满载，预留安全冗余；

冷藏箱、罐式危化箱、超限重箱堆场：升级45t/50t；

双箱同步吊运作业：直接定制60t 双箱吊具版本；

备注：吨位必须标注吊具下起重量，杜绝厂家按吊钩下吨位模糊缩水。

2. 大跨度（轨距）定制规则

港口标准大跨度常用轨距：26m、30m、32m、35m、37.5m、40m、45m、50m

计算逻辑：

跨度 = 内部集装箱列数 × 箱位宽度 + 两侧安全避让通道

3 列箱：跨度 26m

4 列箱：32m

5 列箱：37.5m

6 列箱：40m

7–8 列超大堆场：45–50m 超大跨度

大跨度硬性结构要求：必须采用双梁箱型主梁，严禁花架桁架式（风阻大、刚性不足、长期重载主梁扭曲下挠）。

3. 起升高度（堆垛层数决定）

按集装箱堆高定制（吊具下起升高度）：

堆 3 层箱：≥12.5m

堆 4 层箱：≥15.5m

堆 5 层箱：≥18.2m

堆 6 层超高堆垛：≥21m

计算公式：单只集装箱高度 2.9m× 层数 + 过箱安全间隙 + 吊具自身高度。

4. 悬臂长度（装车卸车专用）

堆场两端需要跨集卡车道装卸，单侧有效悬臂常规定制7.5m/10m/12.5m/15m，双侧对称悬臂保证受力均衡，大跨度机型悬臂不超过跨度 1/3，防止支腿偏载倾覆。

5. 工作级别（港口强制高标准）

港口 24 小时不间断满载循环作业，整机统一 A7 级（FEM M7），重载核心机构可升级 A8（M8）；

严禁 A5/A6 降级替代，大跨度长主梁疲劳负荷极大，低级别机型 1–2 年就会出现主梁永久下挠、大车啃轨、减速器频繁损坏。

二、结构形式选型：RMG 轨道式 VS RTG 轮胎式（大跨度优先 RMG）

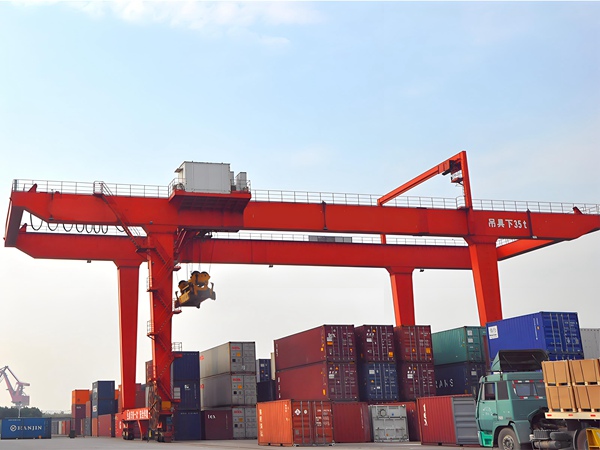

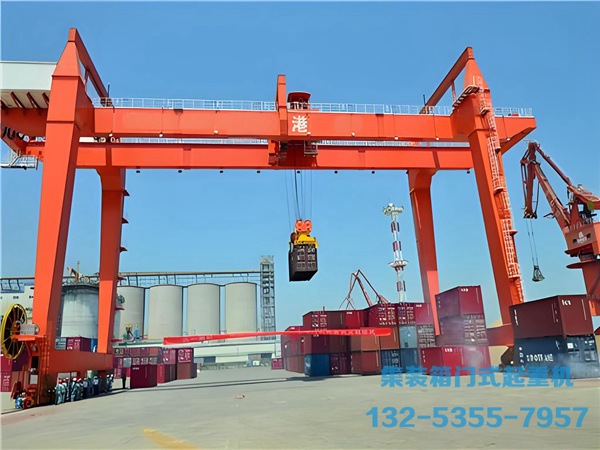

（一）轨道式 RMG（大型固定港口堆场首选，大跨度最优解）

定制优势

超大跨度极限可达 50 米，主梁刚性强、大车同步纠偏系统成熟，长距离运行不跑偏；

轮压可控，地基受力均匀，可做 6 层超高堆箱，作业效率 25–30 箱 / 小时；

纯电驱动、变频节能 35% 以上，噪音低、零尾气排放，符合绿色港口环评；

自动化改造兼容性拉满，可对接港口 TMS/EMS 堆场管理系统，实现无人驾驶自动堆场。

定制短板

需要浇筑钢筋混凝土轨道基础、预埋锚定基座，前期土建投入高；设备固定无法整体转场。

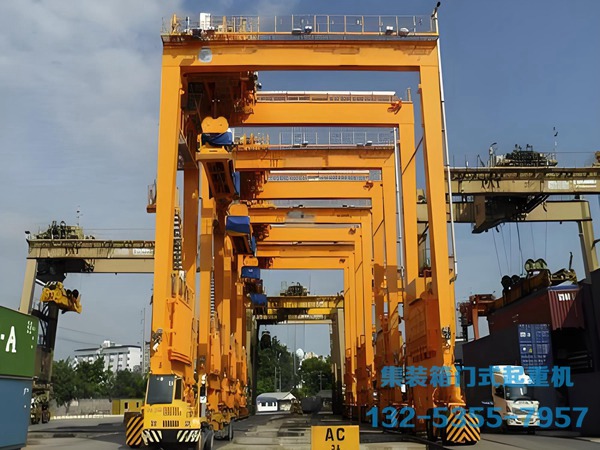

（二）轮胎式 RTG（仅适合中小跨度、临时分堆场）

跨度上限一般≤40m，45m 以上超大跨度轮胎式稳定性大幅衰减；

动力可选柴油发电机 / 市电电缆卷筒 / 锂电储能混动，无需铺设轨道，场地可灵活移位；

短板：轮压极大、堆高最多 4 层、长期运维油耗 / 轮胎更换成本高，大跨度不推荐。

大跨度最终选型结论

跨度≥35 米、固定永久堆场、高层堆箱、智慧港口自动化升级 → 全部定制 RMG 轨道双梁箱型龙门吊

三、大跨度主梁与钢结构专项定制（抗风、防腐、刚性核心）

1. 钢材材质硬性锁定（写入合同）

主梁、刚性支腿、端梁主受力构件：Q690 低合金高强耐候钢（沿海港口标配）；内陆内河港口可用 Q355B，严禁 Q235 普通碳钢；

钢板厚度：大跨度主梁上下翼缘板≥16mm，腹板≥12mm，附钢板材质单、进厂超声波探伤报告。

2. 焊接与海工重防腐系统（港口最易忽略项）

焊接工艺：机器人埋弧自动焊，整体应力消除退火处理，主梁 100% 焊缝 UT 超声波探伤；

防腐等级：沿海盐雾区域C5-M 海洋重防腐等级，内河 C4 防腐；

完整涂层：Sa2.5 级整体抛丸除锈 + 环氧富锌底漆 + 环氧云铁中间漆 + 聚氨酯耐候面漆，总干膜厚度≥240μm；

大跨度加强结构：主梁内部增设纵向加劲肋、横向隔板，门架整体做有限元风载荷仿真计算，抗倾覆安全系数≥1.5（GB/T3811 国标强制要求）。

3. 大跨度专属结构补强

双主梁之间设置多道横向连接桁架，抑制长跨度主梁侧向晃动；

两支腿设置纵向刚性拉杆，大风工况减小门架扭曲变形；

大车行走采用四轮均衡承载 + 均衡梁铰接结构，分散大跨度整机轮压，避免单轮过载啃轨。

四、驱动、电控与速度系统定制（港口高频作业效率配置）

1. 全独立变频三套驱动（标配）

起升机构、小车横行、大车行走三合一独立矢量变频闭环控制系统，满载 / 空载自动分级调速：

起升：满载 25–30m/min，空载 45–50m/min

小车：70–90m/min

大车：40–60m/min

2. 大跨度必备：大车全自动同步纠偏系统

跨度超过 30 米必装：光电编码器双侧行程采集、PLC 自动纠偏，左右支腿行走偏差超 ±5mm 自动修正，彻底解决长轨道啃轨、脱轨、主梁扭曲问题。

3. 智能防摇定位系统（集装箱刚需）

钢丝绳闭环电子防摇算法，吊具摆动幅度控制在 ±3° 以内，吊具回转 ±5° 微调，重复定位精度≤±5mm，集装箱对位一次落箱，大幅降低箱体磕碰破损率。

4. 供电方式定制

主流：地面滑触线 380V 三相工业纯电（节能、故障率最低）；

临水潮湿港区：加装全密封防水电缆卷筒、IP65 户外防雨电控柜；

绿色港口升级：加装超级电容储能系统，下降势能回馈电网，进一步节电。

五、集装箱吊具系统定制（直接决定装卸效率）

基础标配：20/40/45 英尺全自动液压伸缩集装箱吊具，带旋锁、导向锥、着箱检测、防脱联锁；

效率升级款：双箱吊具（一次抓取两个 20 尺柜），堆场吞吐效率直接翻倍；

危化箱选配：吊具加装载荷多点监测、箱体倾斜报警、防爆液压模块。

    安徽芜湖集装箱龙门吊生产厂家极简大跨度港口 RMG 定制口诀：定跨度列数与堆箱层数→锁定 40.5t 吊具下起重量 A7 工作级别→双梁箱型 Q690 海工防腐结构→标配大车同步纠偏 + 电子防摇→三级台风防风锚定系统→纯电变频 + 自动集装箱吊具→合同卡死材质、资质、质保、特检交付。
