    湖南衡阳造船门式起重机销售厂家给你造船分段车间・大跨度龙门吊同步起吊控制的完整方案

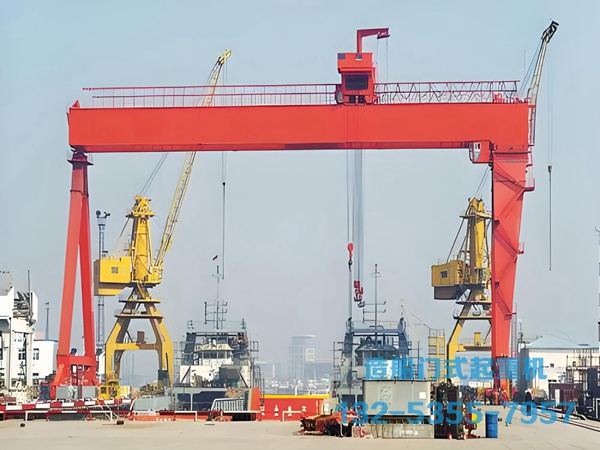

一、工况与核心难点（造船分段车间）

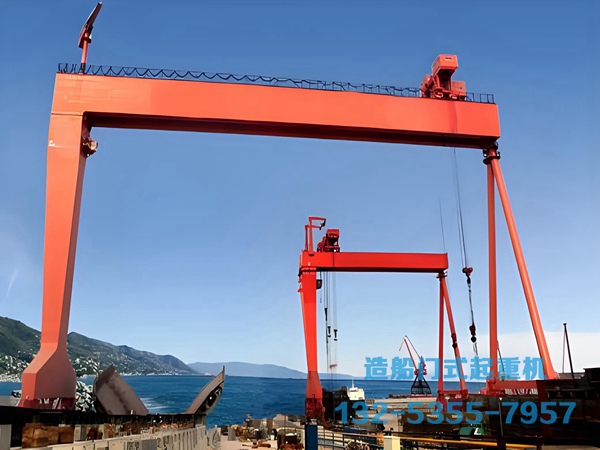

典型配置：大跨度（80–230m）、大吨位（2×200～2×800t）、双小车 / 四小车、双钩 / 四钩抬吊，吊装对象为500–1600t 船体分段（薄壳、易扭、易变形）。

三大核心难点

大跨度挠度 + 温差变形：120m 跨、温差 20℃，主梁挠度可达40–50mm，直接影响同步基准。

多吊点同步精度要求极高：分段刚性差，高差 > 3–5mm 即产生扭转变形，严重影响合拢精度与结构安全。

重载、低速、微动对位：分段合拢需 **±1–2mm 级微动 **，同时保证多钩受力均衡。

二、主流同步控制方案（造船现场 95% 用这套）

1）电控同步（主流，精度最高）

架构：PLC 主从 + 变频驱动 + 编码器 + 载荷传感器 + 倾角 / 激光闭环

起升：每钩独立变频卷扬 + 绝对值编码器（分辨率≤0.1mm）

行走：大车 / 小车全矢量变频 + 编码器，主从同步纠偏

控制算法：PID + 交叉耦合 + 载荷均衡，实时补偿速度 / 位置差

同步精度：升降 ±2～5mm；行走 ±3～8mm（重载、全行程）

2）液压同步（超大吨位 / 长行程辅助）

配置：刚性平衡梁 + 液压油缸 + 同步马达 / 伺服阀，力控为主、位置为辅

作用：强制均衡载荷、抑制扭转，适合 1000t 以上分段抬吊

3）机械同步（老设备 / 小吨位）

长轴 + 同步齿轮箱，多卷扬机械硬连接，精度低、无载荷均衡，新建船坞已淘汰。

三、系统组成（一套完整同步控制清单）

1）控制核心

主 PLC（冗余）+ 从 PLC，工业以太网 / 5G 实时通信

触摸屏 + 上位机 + CMS（起重机管理系统），实时数据 / 曲线 / 报警

2）感知层（毫米级反馈）

起升：绝对值编码器（每钩 1 个）+ 钢丝绳张力传感器

平衡梁：高精度倾角传感器（±0.01°）+ 激光测距仪

大车 / 小车：行走编码器 + 轨道激光对中传感器

环境：风速仪、温度传感器、主梁挠度监测

3）执行层

起升：变频卷扬（带制动器）+ 液压微调油缸（±2mm）

行走：矢量变频驱动 + 轮边制动

4）安全联锁（造船强制）

同步偏差超限报警 + 急停（升降 > 5mm、行走 > 10mm）

超载 / 偏载保护、风速 > 7 级禁止起升、8 级锚固

双 PLC 冗余、防撞、防摇摆、视频监控

四、同步控制模式（现场常用 3 种）

1）单动模式（调试 / 对位）

各钩 / 小车独立控制，手动微调，用于挂梁、试吊、对位。

2）联动同步模式（标准吊装）

一键启动，PLC 自动：

记录初始位置 / 载荷

实时比较各钩高度差

PID 自动调速纠偏，保持高差≤2–3mm

载荷均衡：各钩受力差≤5%

3）微动精调模式（分段合拢）

速度降至0.1–0.5m/min，液压微纠偏介入，精度 ±1–2mm，实现毫米级合拢。

五、标准作业流程（造船分段吊装）

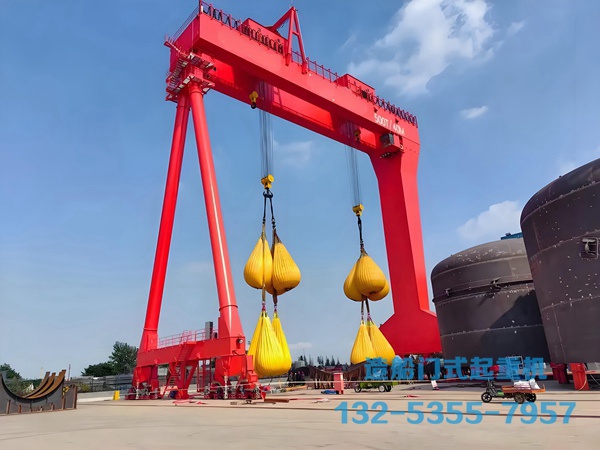

试吊校准：分段离地 200mm，检查：

各钩载荷差≤5%

同步高差≤3mm

平衡梁倾角≤0.1°

同步起升：联动模式平稳上升，全程监控偏差。

大车 / 小车同步移动：按规划路径行走，实时纠偏。

微动对位 + 合拢：切换微动模式，精准就位、焊接。

六、关键技术指标（可直接进标书）

同步升降精度：±2～5mm（全行程、重载）

同步行走精度：±3～8mm

载荷不均衡度：≤5%

起升速度：0.1～5m/min（变频无级）

抗风作业等级：≤7 级风正常作业，≥8 级锚固

控制方式：驾驶室 + 无线遥控 + 上位机联动

七、常见问题与对策

大跨度挠度导致基准漂移

→ 加入主梁挠度实时监测 + 温度补偿模型，动态修正同步基准。

偏载引起扭转

→ 载荷闭环 + 倾角反馈 + 液压平衡梁，强制均衡受力。

低速抖动、对位不准

→ 矢量变频 + 液压微调 + 防摇摆算法，平稳无冲击。
