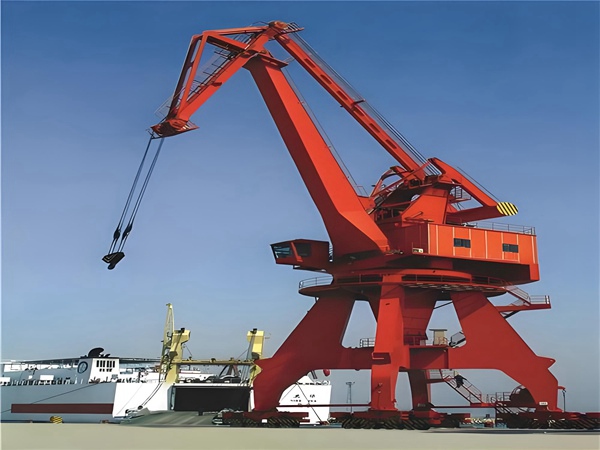

    河北唐山门座式起重机厂家13253557957生产的门座式起重机是旋转臂架起重机的一种，因有门形底座（门座）而得名。

    河北唐山门座式起重机销售厂家门座起重机的起升高度和工作幅度到底怎么确定、怎么算。

一、工作幅度（半径）怎么定？

工作幅度 = 门机回转中心到吊钩垂直点的水平距离

直接决定：能吊到船里多远、堆场多远。

1. 确定幅度只看 3 个东西

靠泊船型（多大船）

码头前沿到回转中心距离

货舱 / 堆垛最远点

（1）最大幅度 Rmax（往外吊船）

公式：

Rmax = 码头前沿至回转中心距离 + 船宽 / 2 + 安全余量

3 万吨级船：≥25m

5 万吨级船：≥30m

7 万吨级船：≥35m

现场经验：

通用件杂货码头，Rmax 常用 30m / 33m / 35m

（2）最小幅度 Rmin（往里吊，防撞臂架）

一般 ≥3.5～6m

保证臂架不收到底时不撞门架、不碰码头面

（3）尾部幅度（后幅度）

看堆场需求：

一般 ≥8～12m

要过集卡就加大到 10m+

二、起升高度怎么确定？

起升高度分三部分：

轨上高度 + 轨下高度 = 总起升高度

1. 轨上高度 H_up（吊到高处）

决定：能不能吊集装箱、吊大件、进舱口上部。

公式：

轨上高度 = 最高货位高度 + 吊具高度 + 安全余量

港口常用：

件杂货码头：16～20m

多用途 / 集装箱：20～24m

2. 轨下高度 H_down（吊到船舱深底）

关键看潮差 + 船舶吃水

公式：

轨下高度 = 设计低水位 - 满载吃水 + 余量

通用港口经验值：

内河：-6～-9m

沿海件杂货：-10～-12m

大型散货船：-12～-15m

3. 总起升高度 H

H = 轨上高度 + 轨下高度

港口门机最常用配置（直接抄）

通用门机：

轨上 18m / 轨下 -12m → 总高 30m

多用途门机：

轨上 22m / 轨下 -13m → 总高 35m

三、最简单、现场直接用的选型表

表格

船型最大幅度 Rmax轨上轨下总起升高度

内河驳船20～25m14～16m-6～-9m20～25m

2～3 万吨杂货船30m16～18m-10m26～28m

5 万吨杂货 / 多用途33～35m18～22m-12m30～34m

大型散货船≥35m≥20m-12～-15m≥35m

    河北唐山门座式起重机生产厂家销售的门座式起重机就像变形金刚一样，能根据任务需求变换形态。主要分为三种基础结构：单臂架式：结构简单灵活，适合中小型货物装卸。四连杆式：稳定性突出，常用于港口重型吊装
