    上海造船门式起重机销售厂家为你系统解析重载高刚性大跨度造船龙门吊的核心技术、结构方案

一、核心定义与参数门槛

重载：额定起重量≥400t，双小车联合作业可达 1200–1800t，翻身载荷≥600t；

高刚性：跨中满载静挠度控制在跨度的 1/1000~1/1200（远超通用龙门吊 1/700 标准），侧向位移 < 3mm/10m 跨度，双钩同步误差≤2mm；

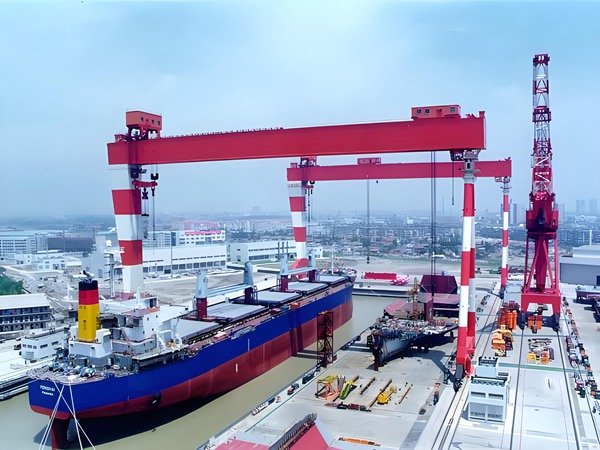

大跨度：主梁跨度≥120m，主流大型船厂 150–180m，适配多船坞并行总装。

二、高刚性结构设计方案

主梁结构

双梁箱型主梁（重载首选）：采用 Q690/Grade 690 高强度低合金钢板，全焊箱型截面，内置密集纵向加劲肋与横向隔板，优化拱度预设（空载上拱，满载接近水平）；超大型可采用箱型 + 预应力复合结构；

单主梁箱型 / 桁架式（超大跨度轻量化）：适用于 170m + 跨度，如 GENMA 1800t（跨度 178m），通过模块化焊接与桁架辅助支撑提升刚性；

刚柔腿组合：一侧刚性腿（固接，抗扭抗侧移），一侧柔性腿（铰接，吸收温度变形与轨道偏差），避免主梁因热胀冷缩产生附加应力；支腿采用箱型或格构式，底部与大车行走机构刚性连接。

小车与吊具系统

双层小车 / 双主钩独立驱动，配备高精度绝对值编码器 + 伺服变频 + PLC 同步控制，实现抬吊与空中 180° 翻身的平稳无冲击；

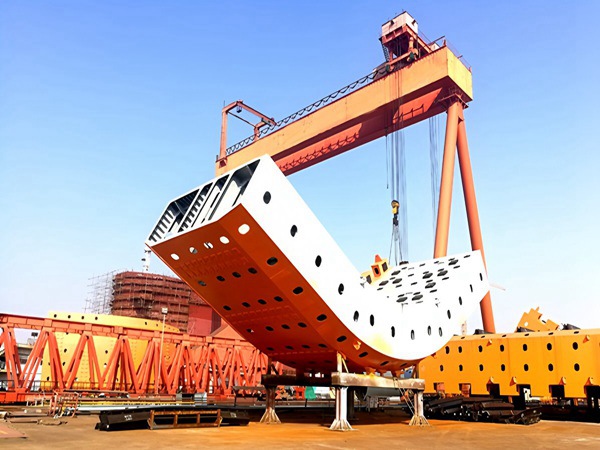

多吊点平衡梁 + 自适应吊具，分散载荷，防止船体分段（曲面舷侧、平板甲板）吊装变形；

基础与运行

轨道基础需做桩基加固 + 沉降监测，避免大车跑偏；采用大车双驱动 + 斜行自动校正，车轮组配高精度轮压调整装置；

全封闭抗风桁架 + 水平支撑，抑制大跨度结构的侧向风振；强化防风锚定、夹轨器、风速仪联动保护。

    上海造船门式起重机生产厂家选型与定制决策清单：

明确最大分段重量、尺寸、翻身需求，确定起重量、跨度、起升高度；

按船坞 / 船台长度与轨道基础条件，评估大车行程与基础加固方案；

海洋 / 台风区必须强化防腐蚀、防风锚定、抗侧风结构；

要求厂家提供有限元分析报告、同步控制方案、载荷试验大纲；

预留智能化扩展接口（远程操控、三维扫描对位、健康监测），适配未来船型升级。
