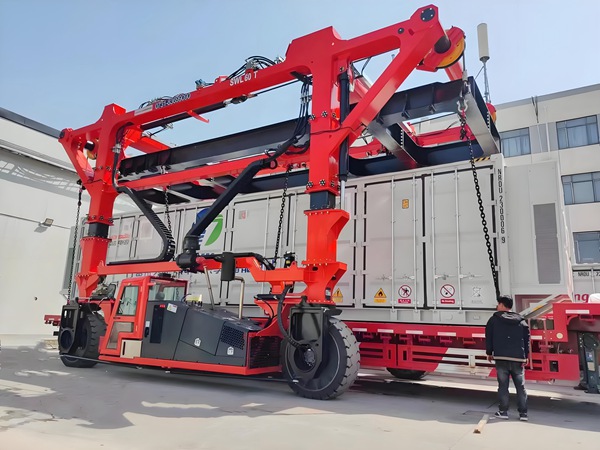

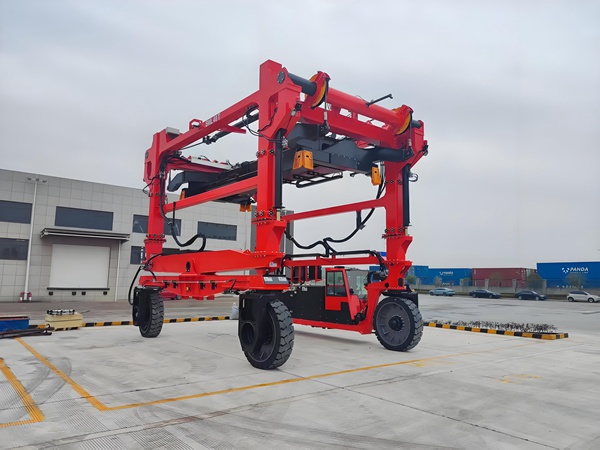

     江苏连云港集装箱跨越车厂家13253557957制造的集装箱跨运车是一种专为搬运和堆码海运集装箱而设计的大型流动式起重搬运设备。

    江苏连云港集装箱跨越车销售厂家生产的跨运车属于重载移动门式结构，长期承受静载荷、动冲击、交变载荷、偏载、风载、制动惯性力，结构强度直接决定设备寿命、作业安全与故障率，核心分为主体框架、行走支撑、起升门架、连接与附属结构四大模块，同时明确载荷工况、强度要求、常见失效点及强化方案。

一、主要承载结构与受力特点

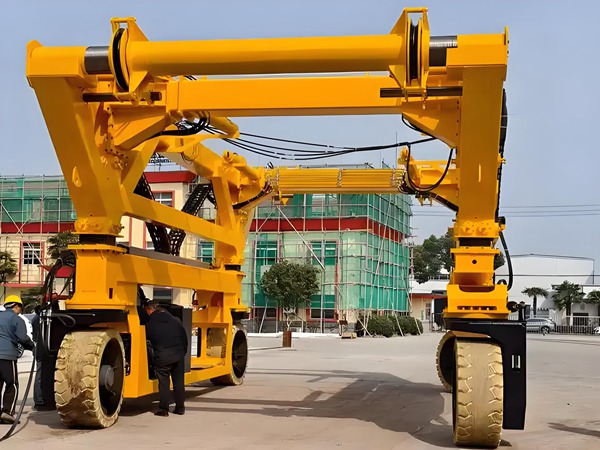

（一）门型主体框架（整机核心承重结构）

由左右侧门柱、顶部横梁、底部底梁组成整体门架，是最关键受力件。

主要载荷

额定箱重 + 吊具自重（静载）、起升 / 制动 / 转弯产生的垂直冲击载荷；

集装箱偏载、单侧受力带来的扭转载荷；

高速行走、急加减速、转弯产生的水平惯性力；

露天作业风载荷、轨道 / 地面不平引发的附加动载荷。

结构形式与选材

主流采用箱型焊接结构（抗扭、抗弯性能最优），极少使用桁架结构。

主材选用低合金高强度结构钢 Q355、Q460，重载大吨位机型（双箱 / 高堆垛）采用 Q550，兼顾强度与轻量化，壁厚根据吨位分级：单箱机型主构件壁厚 8~14mm，双箱机型 12~20mm。

强度控制要点

整体抗弯、抗扭刚度优先，框架对角线偏差、门柱垂直度出厂及运维中必须严控，避免附加内应力；

梁柱交接拐角、变截面位置做圆弧过渡，禁止尖锐直角，消除应力集中。

（二）行走机构支撑结构

包含平衡梁、行走台车、轮架、铰接支座，属于动态高频受力部件。

主要载荷

整机自重 + 集装箱载荷全部由车轮传递至地面，反复承受垂向交变载荷；转弯、爬坡、路面颠簸产生侧向力、冲击载荷。

强度要求

轮架、平衡梁为锻件 / 厚板焊接件，焊缝要求全熔透，关键焊缝 100% 无损探伤；

铰接销轴、轴套采用调质合金钢，表面淬火耐磨，配合间隙严格管控，防止晃动放大冲击载荷。

常见问题：路面坑洼会大幅加剧轮架疲劳，长期易出现焊缝开裂、轴孔变形。

（三）起升门架与吊具连接结构

分为内门架、外门架、滚轮导轨、起升托架，负责集装箱升降承载。

主要载荷

集装箱垂直载荷、起升启停冲击、吊具锁销不同步引发的局部偏载，门架导轨与滚轮间的挤压载荷。

强度设计

门架多为分段箱型梁，导轨工作面做耐磨处理；托架与吊具连接座为集中受力区，局部加厚、增设加强筋。

堆垛层数越高（3~5 层），起升行程越大，门架悬臂弯矩越大，强度冗余需同步提升。

（四）连接部件（高强螺栓、销轴）

整机所有承重连接为疲劳关键件：

高强螺栓：采用 10.9 级及以上，按扭矩系数分次对称紧固，承受剪切 + 拉伸复合载荷，严禁欠拧、漏拧；

销轴：承受交变剪切力，必须加装止退装置，磨损、变形立即更换。

二、设计载荷工况与强度安全系数

行业遵循港口起重设备相关标准，分 4 类典型工况，安全系数按场景划定：

正常作业静载工况

载荷：额定起重量 + 自重，静强度安全系数 ≥ 1.5。

动载作业工况（常规启停、行走）

引入 1.1~1.2 倍动载系数，考核结构抗冲击能力，动强度安全系数 ≥ 1.3。

极限工况（紧急制动、急转弯、极端偏载）

动载系数取 1.25~1.3，允许结构产生弹性变形，不允许塑性变形、开裂。

疲劳工况（核心，跨运车首要考核项）

码头日均循环数百次，结构长期受交变载荷，疲劳强度是决定使用寿命的核心。

要求：关键焊缝、应力集中区疲劳等级达标，设计使用寿命常规机型≥10 年，高强度作业码头≥15 年。

补充：风载按当地最大工作风压校核，6 级风正常作业、8 级风非工作状态锚固防风，框架侧向强度需抵抗暴风推力。

三、典型结构失效形式与成因

焊缝开裂（最高发）

多发位置：梁柱拐角、门柱与底梁连接处、轮架焊缝、门架加强筋端部。

成因：应力集中、焊接缺陷、长期交变载荷、地面颠簸冲击、安装偏差产生附加应力。

构件塑性变形

表现：门柱弯曲、底梁下挠、门架扭曲。

成因：超载、长期偏载、紧急制动 / 急转弯过猛、基础 / 路面严重不平。

轴孔磨损、销轴变形

成因：铰接处润滑不足、间隙过大、冲击载荷反复作用。

局部板材凹陷、筋板断裂

成因：局部加强不足、吊具对位偏差导致单点受力。

四、结构强化设计措施

应力优化

变截面位置圆角过渡，高应力区增设圆弧加强板；大吨位机型采用整体铸焊结合，替代单纯焊接，减少焊缝数量。

材料升级

高频率作业、双箱机型采用更高强度钢材，关键受力面做喷丸、热处理，提升抗疲劳性能。

结构布局优化

门架采用对称结构，重心居中，降低扭转力矩；底梁增设纵向、横向加强筋，提升整体刚度。

工艺管控

关键焊缝采用埋弧焊、气体保护焊，焊后消应力处理；出厂前做整体载荷试验、应力检测。

五、日常使用与维保强度保护要点

严格禁止超载、单侧偏载作业，这是结构损伤的首要诱因；

控制行驶速度，码头内避免高速急转弯、紧急制动，减少惯性冲击；

定期检查路面，及时修补坑洼，降低行走机构冲击载荷；

每日巡检关键焊缝、螺栓、销轴，定期复紧高强螺栓；

长期闲置后重启，先做空载试运行，排查结构变形、异响。

    江苏连云港集装箱跨越车生产厂家不同机型强度差异

单箱单层 / 双层堆垛跨运车：侧重轻量化，结构强度冗余适中，适配常规散货、普通集装箱码头；

高堆垛（4~5 层）跨运车：起升门架弯矩大，门柱、顶部横梁大幅加厚，加强筋密布，刚度优先；

双箱重载跨运车：整体框架、行走机构全面强化，钢材等级与安全系数高于单箱机型，抗扭、抗冲击能力最强。
