    贵州安顺集装箱龙门吊销售厂家在大型海港集装箱龙门吊（RMG/ASC）结构设计核心是大跨度高刚度门架、刚柔支腿配箱形主梁、抗风抗震与轻量化平衡、模块化防腐设计，满足港口 20–45ft 箱、50–65t 级、堆高 1:6~1:9、24h 连续作业需求。

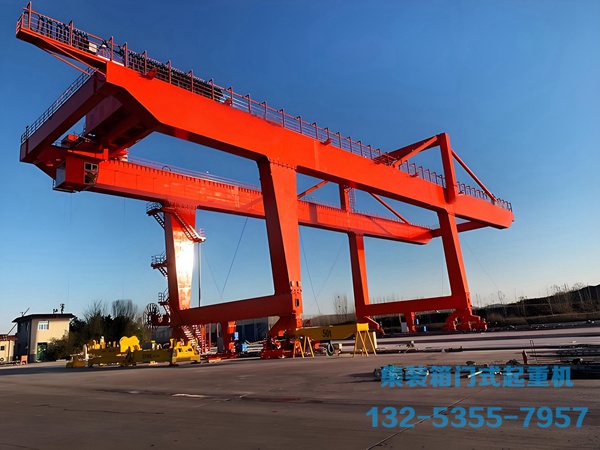

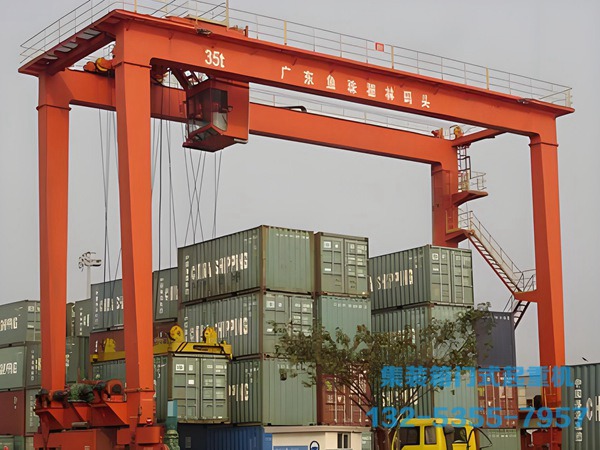

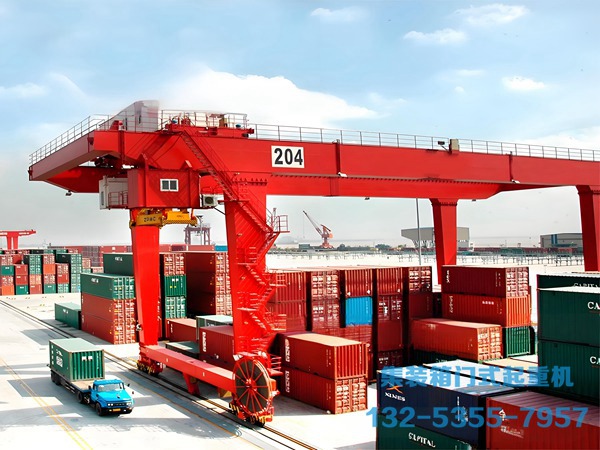

一、门架总体：大跨度、高稳定、刚柔适配

双主梁 + 刚柔支腿：标准轨距30–45m（跨 6–12 列箱），一侧刚性支腿（H 型 / 箱形）、一侧柔性支腿（球铰 / 销轴），补偿温度应力、避免大跨度热胀冷缩致结构开裂。

主梁形式：双箱形主梁（主流），高腹板、宽翼缘、横向加劲肋，抗弯扭、抗疲劳；材料S355JR（低温韧性），腹板厚12–16mm、翼缘16–25mm，兼顾轻量化与刚度。

支腿结构：变截面箱形 /Ⅱ 型，上窄下宽；刚性支腿与主梁刚接，柔性支腿铰连接；下横梁强箱形，连接支腿、平衡轮压、抑制侧翻。

跨度与悬臂：轨距37m（主流），两侧悬臂5–8m，覆盖箱列 + 安全距离；主梁长≈轨距 + 2× 悬臂，整体刚性闭环。

二、行走机构：重载、精准、防脱轨

大车行走：4–8 个平衡台车，每台车2–4 个 φ630–800mm双缘车轮，QU80/QU100 轨道；三合一变频驱动，30–135m/min，定位精度 **±50mm**。

轮压均衡：平衡梁 + 铰接结构，轮压≤25t / 轮，适应港口高等级地基；防倾覆设计，1.2 倍额定载荷抗侧翻、50m/s暴风不滑移。

轨道与基础：轨道焊接长轨、无缝接头；基础为C40 配筋条形梁，预埋螺栓定位偏差≤2mm，沉降≤2mm / 年。

三、小车与起升：高效、低噪、高可靠

起重小车：双梁小车架，箱形结构；起升 + 小车行走集成，40–60t吊具下额定载荷，适配20/40/45ft伸缩吊具。

起升系统：四卷筒 / 双出绳，变频驱动 + 能量回馈；起升速度25–35m/min（满载）、50–70m/min（空载）；钢丝绳Φ28–36mm，高疲劳、高耐腐蚀。

小车轨道：主梁上翼缘焊接轨道，直线度≤3mm/10m，配缓冲器 + 限位防冲撞。

四、抗风、抗震与安全：港口极端工况强化

抗风设计：50m/s（16 级）暴风不动、70m/s（锚定）不翻；门架顶部挡风板、支腿防风拉索、大车夹轨器 + 锚定装置；风载荷按GB/T 3811计算，迎风面强化桁架。

抗震设计：港口8 度抗震，门架焊缝全焊透、关键节点高强度螺栓（10.9 级）连接；有限元分析模态，避开0.5–2Hz地震共振区。

安全冗余：金属结构1.25 倍强度冗余、疲劳寿命≥20 年；超载、超高、超行程、防风锚定多重联锁。

五、材料与防腐：海洋环境长效防护

主材：主梁 / 支腿S355JR（-20℃冲击功≥34J），低温韧性好；小车架 / 平台Q355B，性价比高。

防腐体系：喷砂除锈 Sa2.5 级+富锌底漆 + 环氧中涂 + 聚氨酯面漆，总膜厚≥240μm；海洋盐雾环境5 年不锈蚀、10 年不剥落；螺栓热镀锌、焊缝重防腐。

六、模块化与自动化：安装快、运维省、适配智能港

模块化设计：门架分块（主梁 / 支腿 / 横梁），高强度螺栓现场拼接，安装周期≤7 天；部件标准化，互换性强、运维成本低。

自动化适配：预留PLC / 变频 / 通讯接口，支持自动堆取、无人驾驶、远程监控；主梁内走线缆、防尘防潮，适应-20℃~+50℃极端温度。

七、核心设计参数（主流 50t/37m RMG）

额定起重量：50t（吊具下）

轨距：37m（跨 10 列箱）

起升高度：18.5m（堆高 1:6）

大车速度：90m/min（满载）

小车速度：40m/min

工作级别：A8（24h 连续作业）

设计寿命：≥20 年
